Гарантированное теплоснабжение 24/7 с H700+ PRO.V2

Предлагаем вашему вниманию проект сборки распределительного щита управления на базе универсального контроллера ZONT H700+ PRO.V2 с подключением газового котла Vaillant (основной) и электрического котла (резервный) по релейной логике.

Специалист, реализовавший проект — наш Партнер Тарский Григорий Сергеевич

Стилистика автора максимально сохранена.

Объект: Частный жилой дом (постоянное проживание).
Задача: Обеспечить 100% бесперебойное отопление даже при аварийных отключениях магистрального газа или скачках напряжения, исключив риск разморозки системы в зимний период.

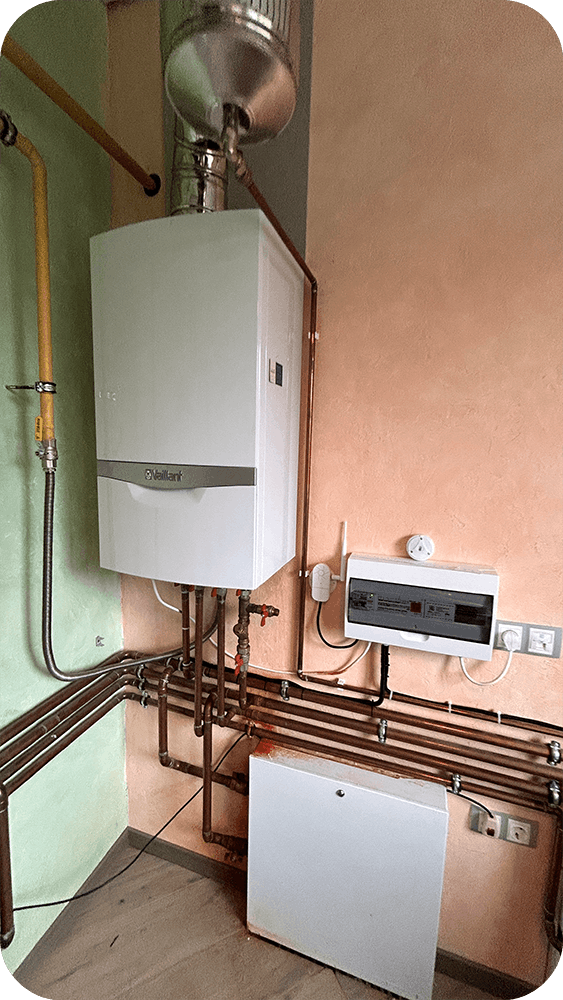

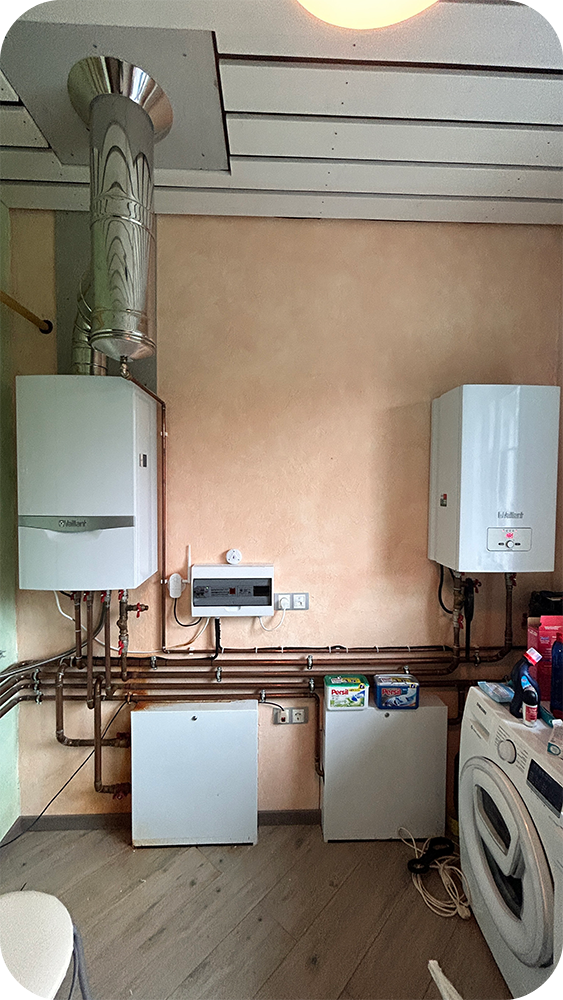

Решение: Сборка распределительного щита управления на базе универсального контроллера ZONT H700+ PRO.V2 с подключением газового котла Vaillant (основной) и электрического котла (резервный) по релейной логике.

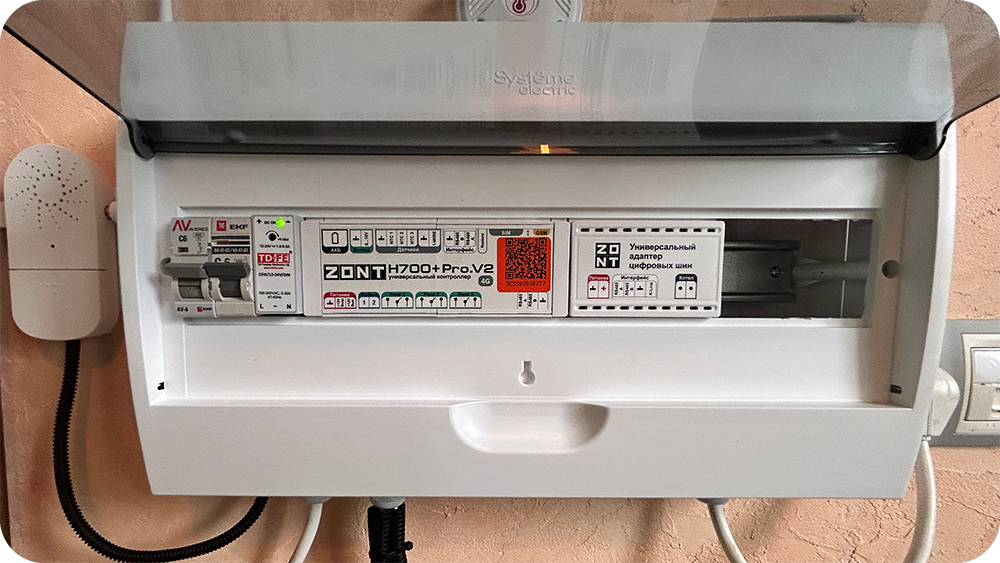

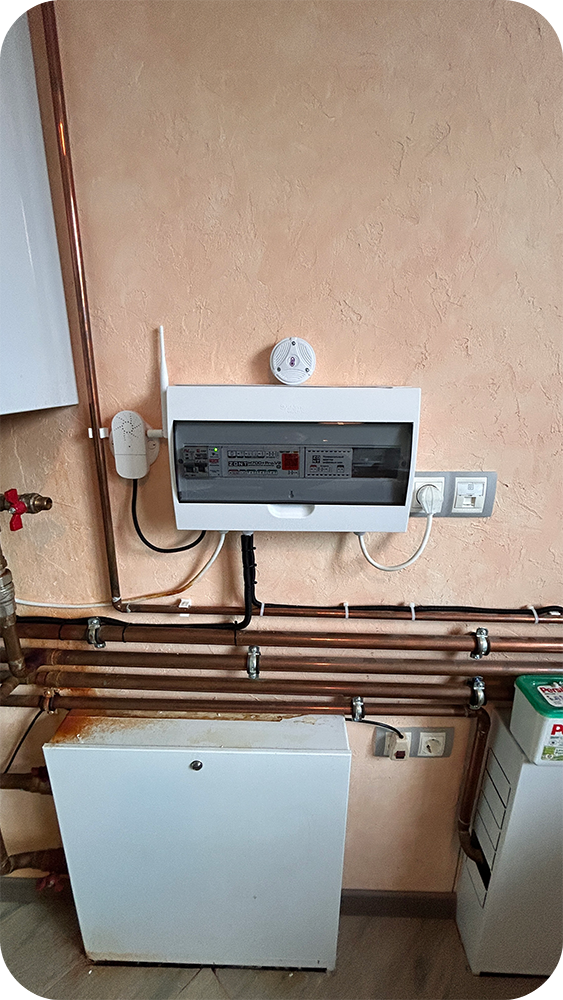

Состав выполненных работ и смонтированного оборудования: Смонтирован навесной распределительный щит ЩРн-П-18 IP41 (пластиковый, с прозрачной дверцей для визуального контроля состояния автоматов).

Внутри щита смонтированы:

• ZONT H700+ PRO.V2 — флагманский универсальный контроллер (специально разработан для управления несколькими теплогенераторами и сложными инженерными системами).
• 2 шт. адаптера цифровых шин (DIN) — для организации цифрового управления газовым котлом Vaillant (через шину eBus) и связи с дополнительными датчиками.
• ZONT МЛ-595 (Радиомодуль с внешней антенной) — для устойчивого приема сигнала от беспроводного термостата на большом расстоянии (антенна выведена на внешнюю панель щита для минимизации помех).
• ZONT МЛ-740 (Радиотермодатчик комнатный) — беспроводной датчик температуры в жилой зоне для управления погодозависимым графиком.

Полная внутренняя коммутация щита (кабельная обвязка, маркировка жил, подключение силовых линий к насосам и котлам).

Реализованный функционал:

1. Умное резервирование источников тепла (Газ / Электричество)
Контроллер работает по принципу «Основной источник — Резервный».
В штатном режиме работает газовый котел Vaillant (экономичный вариант). Управление осуществляется по цифровой шине (адаптер DIN), что позволяет считывать диагностику котла и точно модулировать мощность.

При аварийной ситуации (отключение газа, ошибка горелки, падение давления в газопроводе или обрыв связи с котлом) контроллер через встроенное реле мгновенно подает сигнал на включение электрического котла Vaillant, поддерживая циркуляцию и температуру теплоносителя на уровне не ниже +15°С (защита от разморозки).

Автоматический возврат: Как только газ восстанавливается, система выдерживает паузу (настройка гистерезиса) и переключает приоритет обратно на газ, отключая «дорогое» электричество.

2. Приоритет экономии (газ > электричество)

Настроены сценарии использования: электрический котел включается исключительно в форс-мажорных обстоятельствах или при пиковых морозах, если мощности газа недостаточно (режим совместной работы — бонусная функция H700+).

Возможность ручного принудительного переключения через мобильное приложение (например, на время технического обслуживания газового оборудования).

3. Полная погодозависимая автоматика
Контроллер динамически строит температурную кривую теплоносителя для газового котла, адаптируя подачу тепла к реальным теплопотерям здания. Это исключает перегрев при оттепелях и дает максимум тепла в сильный мороз.

4. Беспроводной контроль комфорта в зоне проживания
Радиотермодатчик МЛ-740 установлен в ключевом помещении дома. По его показаниям корректируется работа всей системы (поддержание заданной комфортной температуры с точностью ±0,5°C).

Радиомодуль МЛ-595 с внешней антенной гарантирует 100% прием сигнала даже при установке щита в подвальном помещении с железобетонными перекрытиями.

5. Мониторинг и уведомления (удаленный доступ)

Полный сбор телеметрии: текущая температура на улице, в комнате, на подаче/обратке котла, статус работы каждого котла (включен/выключен/ошибка).

Мгновенные PUSH-уведомления в Telegram и мобильное приложение ZONT при любых нештатных ситуациях (отключение газа, переключение на резерв, падение температуры в системе).

Облачный сервер ZONT работает стабильно без использования сторонних VPN-сервисов.

6. Сервисная архитектура (Качество монтажа)

Все оборудование компактно размещено в пластиковом щите IP41 (защита от пыли и влаги). Прозрачная дверца позволяет визуально контролировать состояние автомата без открытия.

Выполнена грамотная разводка силовых и слаботочных цепей: силовые линии (220В) проложены отдельно от сигнальных кабелей датчиков для исключения наводок.

Установлен отдельный автомат защиты на цепь управления, что позволяет безопасно проводить регламентные работы, не обесточивая всю сеть дома.

Результат для заказчика:
Спроектирована и смонтирована высоконадежная система отопления с гарантированным теплоснабжением 24/7. Теперь даже при длительном отсутствии газоснабжения система автоматически перейдет на электричество и сохранит дом в тепле, а хозяин получит мгновенное оповещение на телефон. Благодаря цифровому управлению Vaillant через шину и погодозависимому графику достигнута значительная экономия газа (интеллектуальная модуляция вместо «вкл/выкл» режима).
