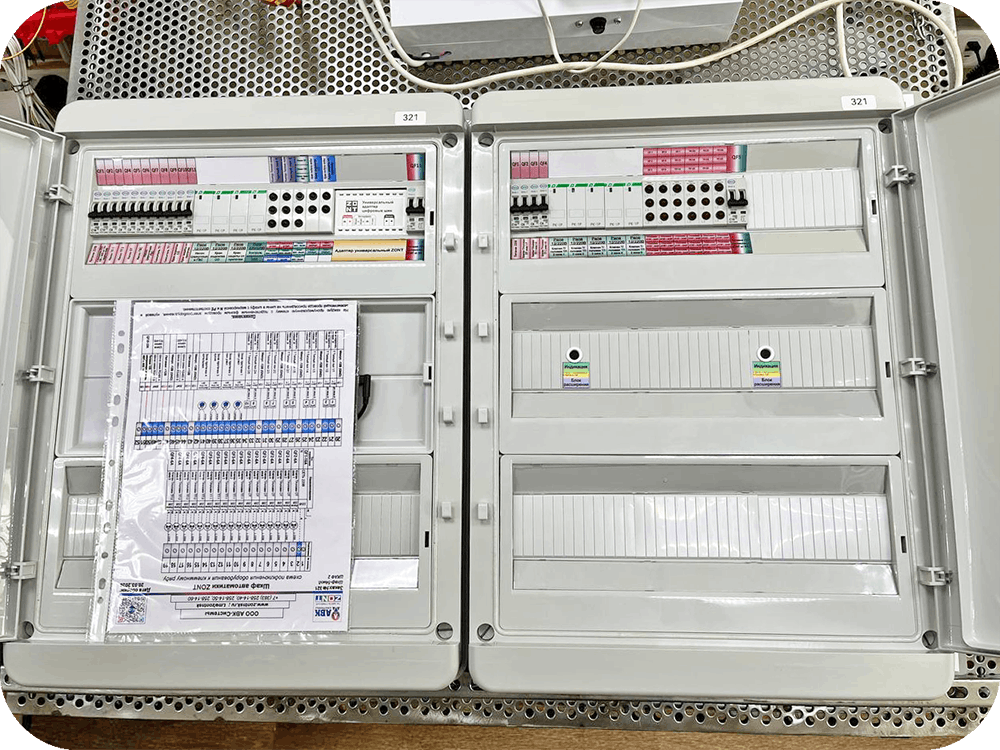

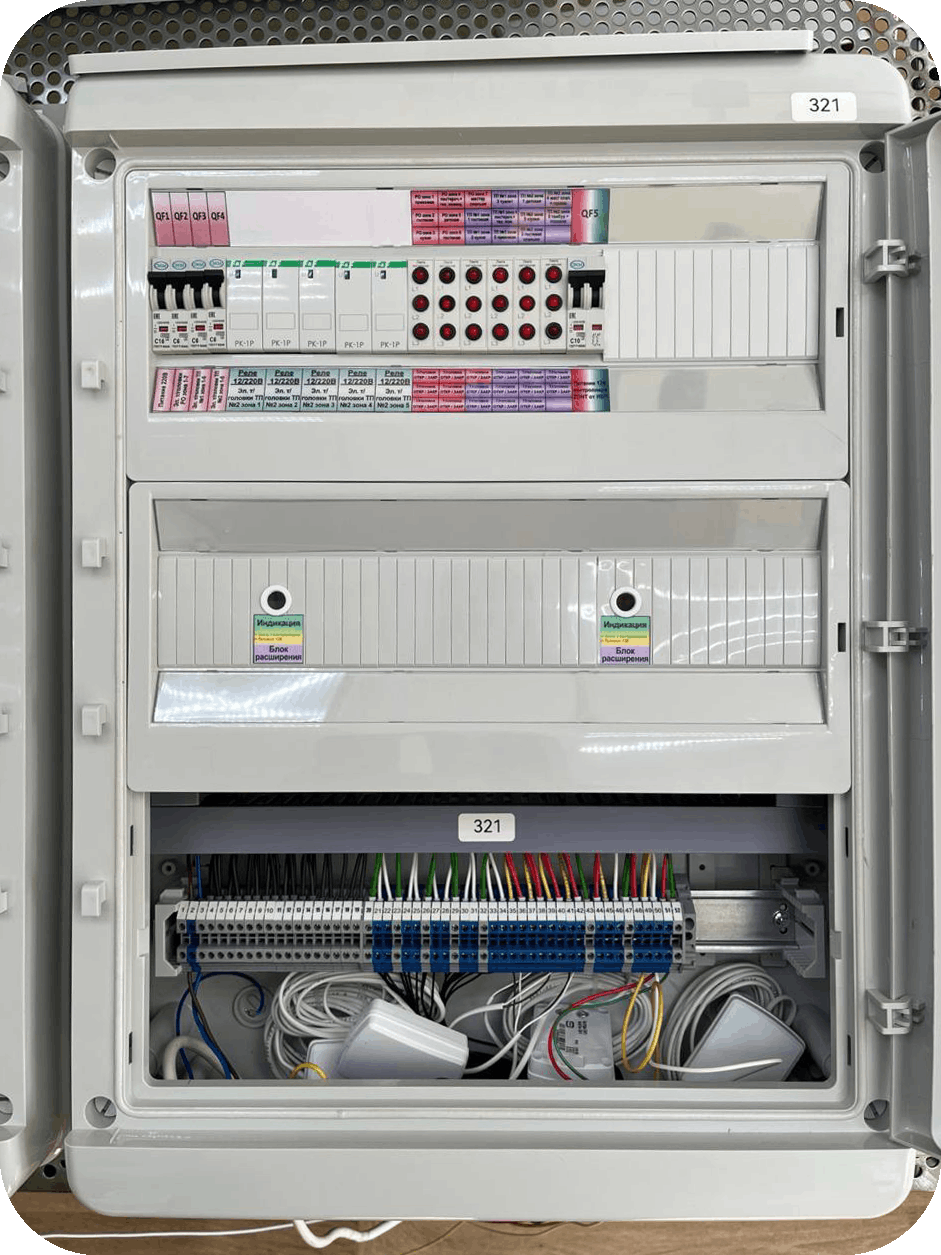

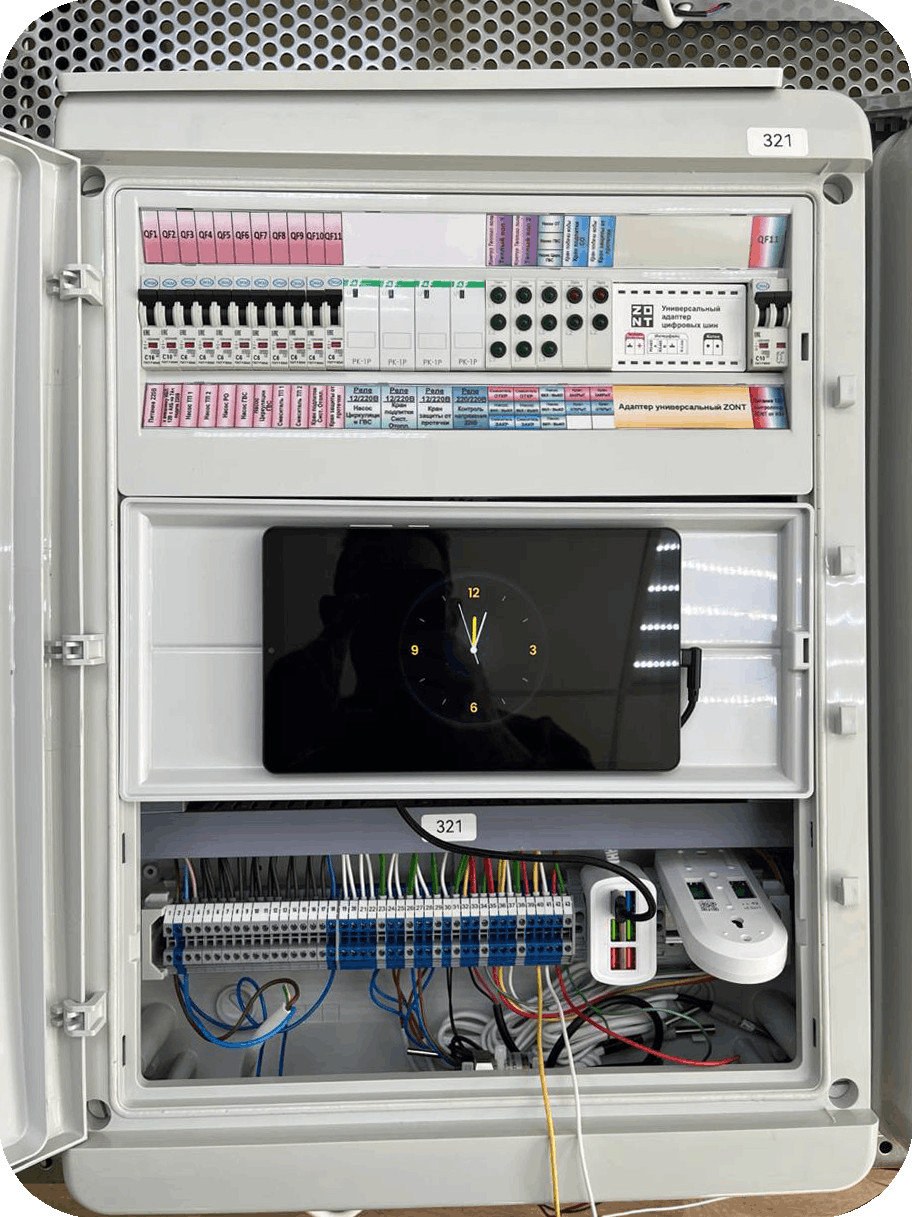

Шкаф автоматики ZONT H2000+PRO.V2

Представляем проект «ШКАФ автоматики ZONT по заказ» на базе контроллера ZONT H2000+ PRO.V2 от нашего Партнера — Александра Кирьянова (ООО «АВК-Системы»).

Авторская стилистика максимально сохранена.

Заказ: Сборка шкафа с настройкой для передачи Заказчику без выполнения монтажных работ, с предоставлением консультации при запуске и пуско-наладке оборудования.

❔ Задача по автоматизации объекта:
🔴 ИСТОЧНИКИ ТЕПЛОСНАБЖЕНИЯ:
1. Газовый настенный котел 1 (по ЦШ). Марка: Vaillant ecoTEC — Протокол управления: E-BUS
2. Электрический котел Zota (Open Therm)

🟠 РАСПРЕДЕЛЕНИЕ ТЕПЛА:
1. Контур теплого пола 1 (Насос + Смеситель)
2. Контур теплого пола 2 (Насос + Смеситель)
3. Контур отопления (Насос)
4. Контур загрузки бойлера ГВС (Насос)
5. Контур циркуляции ГВС (Насос)
6. КОНТРОЛЬ ДАВЛЕНИЯ в системе отопления датчик MLD 4-20 мА 6 бар (подключение на вход 4-20мА контроллера)

✔ Применили для решения поставленной задачи:

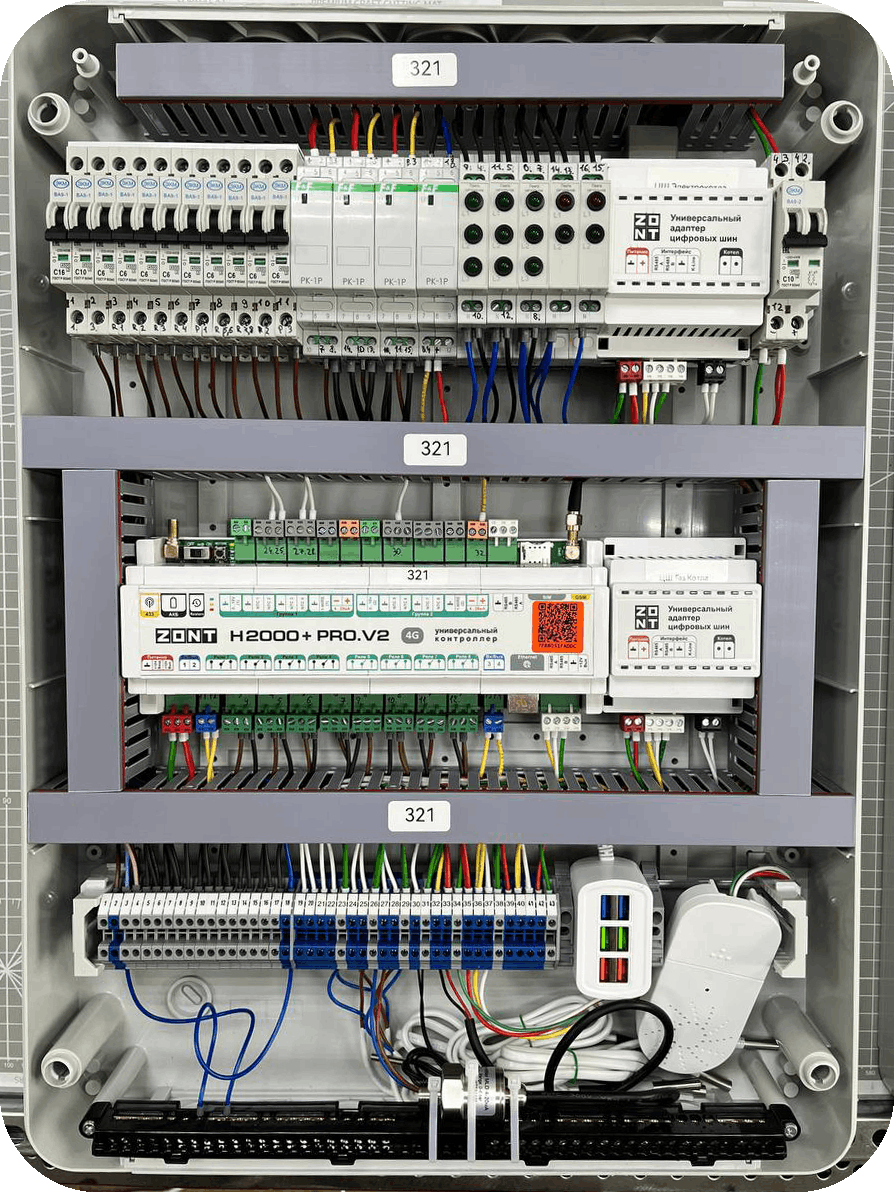

— Универсальный контроллер ZONT H2000+ PRO.V2

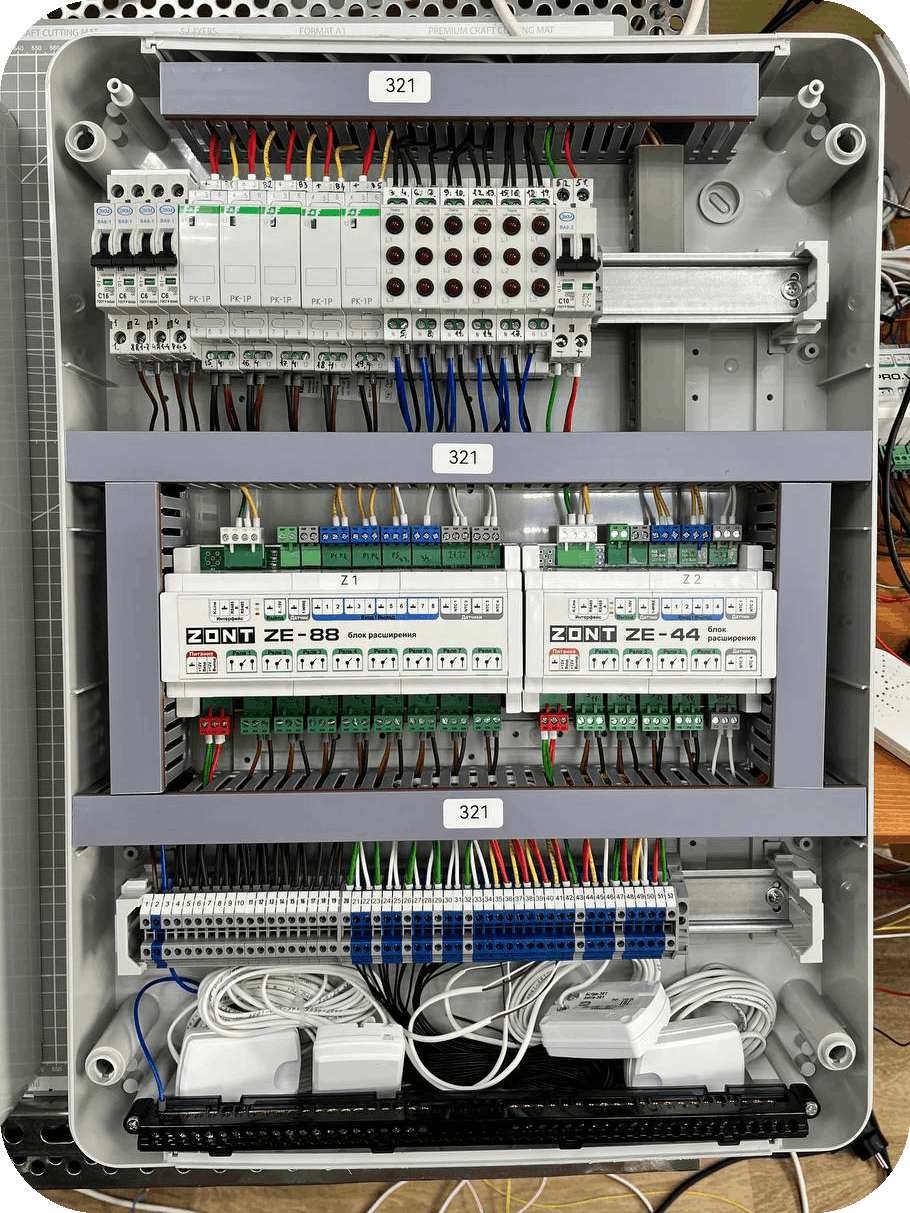

— Блок расширения ZONT ZE-44
— Блок расширения ZONT ZE-88
— Адаптер универсальный DIN (OpenTherm, Ebus, Navien, BSB, BridgeNet)
— Промежуточное реле управления 12В/220В 16А на DIN (F&F)
— Промежуточное реле управления 220В/220В 16А на DIN (F&F)
— Датчик температуры теплоносителя NTC
— Датчик давления MLD 4-20 мА 9В-30В, 6,0 бар, 1/4″нр (нерж.)
— Радиомодуль МЛ-590 (для радиодатчиков МЛ) K-line, RS485
— Радиодатчик комнатный (температура) МЛ-740 на батарейках ААА
— Датчик контроля протечки проводной АСТРА 361
— Аккумулятор резервного питания, 7,0 A/h 12В

Задача выполнена в полном объеме, Заказчик доволен результатом нашей работы!
Шкаф автоматики отправлен СДЭК в пункт выдачи Заказчику за наш счёт.
